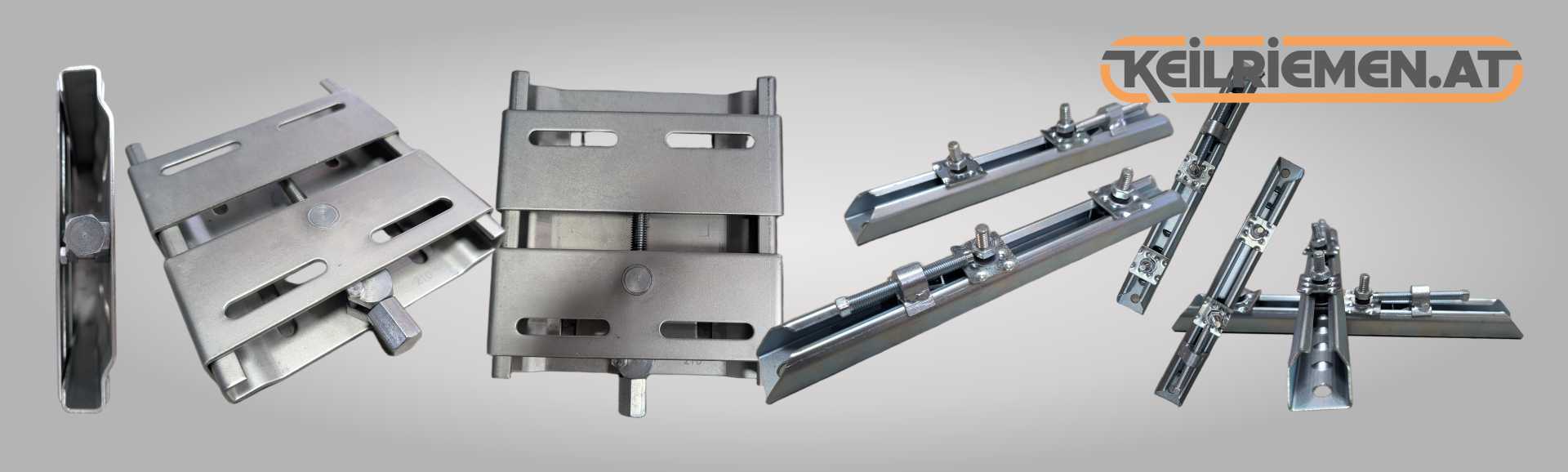

Motorspannschlitten und Motorspannschienen für Elektromotoren im Webshop keilriemen.at
Im Oktober 2025 wurden dem Webshop keilriemen.at geeignete Motorspannschlitten und Motorspannschienen zur Montage von Elektromotoren hinzugefügt. In diesem Blogbeitrag stellen wir die Eigenschaften und Verwendung der neuen Produkte vor.
Motorspannschlitten mit geteilter Platte
Motorspannschlitten mit geteilter Platte sind Einheiten, bei denen eine Hälfte mit dem Elektromotor und die andere Hälfte mit dem Rahmen der angetriebenen Maschine verschraubt ist. Diese Spannschlitten ermöglichen das Verschieben der Elektromotoren ohne Lösen der Schraubverbindungen. Dadurch lässt sich der Antriebsriemen schnell und mit minimalem Werkzeugaufwand spannen und wechseln. In jedem Fall muss eine Größe verwendet werden, die der Gehäusegröße des Elektromotors entspricht!
Motorspannschlitten werden in erster Linie für Maschinen des Typs B3 (Direktantrieb) empfohlen. Dabei handelt es sich um Antriebe, bei denen die Riemenscheibe oder das Kettenrad direkt auf der Welle des Elektromotors liegt und die angetriebene Riemenscheibe oder das Kettenrad direkt antreibt. Unabhängig von der Ausführung ermöglicht die auch die Montage von Getriebemotoren. Die Motorspannschlitten sind sowohl für einphasige als auch für dreiphasige Elektromotoren geeignet.
Vorteile der Verwendung von Motorspannschlitten
- Schnelle Installation: Der Elektromotor kann vorbereitet werden, lediglich der Schlitten muss vor Ort angeschraubt werden
- Schnelle Einstellung: Die Spannung lässt sich einfach mit einer Schraube einstellen, die Spannung kann mit einem Schraubenschlüssel nachgezogen werden
- Schneller Riemenwechsel: Im Falle eines Austauschs kann der Riemen schnell gelöst und neu gespannt werden
- Langlebig: Dank seiner einfachen und robusten Konstruktion kann er auch mehrere Elektromotoren bedienen
Die gepresste Deckplatte gleitet über die Grundplatte, um Vibrationen und Geräusche zu vermeiden und gleichzeitig eine gleichmäßige Riemenspannung zu gewährleisten. Die Riemenspannung wird mit einer einzigen Schraube eingestellt. Der Motor ist mit der zweiteiligen Deckplatte verschraubt, die für eine Vielzahl von Motoren geeignet ist. Achsabstand und Riemenspannung können angepasst werden, ohne die Motorbefestigungsschrauben lösen zu müssen.

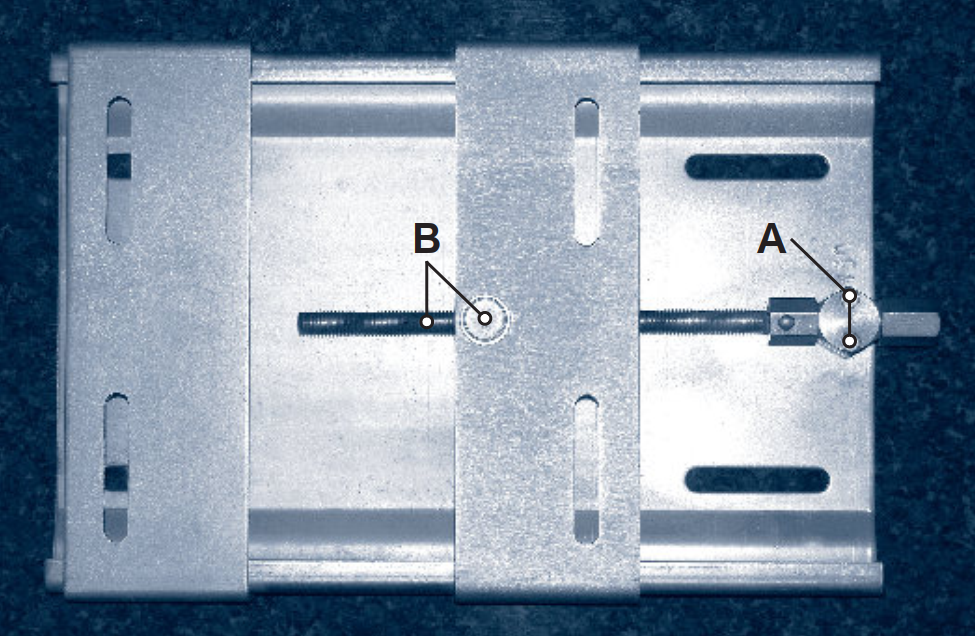

Gebrauchsanweisung für geteilte Motorspannschlitten
- Lösen Sie die Kappenhalteschraube (A) direkt vor der Sechskant-Einstellschraube leicht.
- Ölen Sie die Welle unter der Kappe leicht ein.
- Ölen Sie das Wellengewinde am Übergang zur Einstellplatte (B) leicht ein.
- Stellen Sie den Sockel auf den gewünschten Motor ein.
- Ziehen Sie die beiden Schrauben (A) wieder fest, um die Motorhalterung zu fixieren.
In unserem Webshop finden Sie Motorspannschlitten mit geteiltem Platte. Es gibt auch Motospannschlitten mit einteiliger Abdeckplatte auf dem Markt, diese verkaufen wir jedoch nicht in unserem Webshop.
Spannschiene mit Spannkolben
Spannschienen mit Spannkolben dienen zur Befestigung und Positionierung von Elektromotoren. Die Schienen werden paarweise verkauft und können auf die Füße des Elektromotors geschraubt werden. Die Schrauben in den Spannschienen sind verschiebbar. Jeder Fuß verfügt zusätzlich über eine verschiebbare Einstellschraube, die eine präzise Einstellung vor Ort ermöglicht. Die Einstellschraube kann beispielsweise zur Korrektur von Winkelabweichungen im Riementrieb, aber auch zur Lösung von Spannungsproblemen verwendet werden! Die Motorschrauben müssen vor dem Einstellen/Spannvorgang immer gelöst werden!
Vorteile von Spannschienen mit Spannkolbe:
- Vibrationsdämpfung
- Geräuschdämpfung
- Stabile Montage
- Präzise WinkeleinstellungSchnellere Montage
- Schnellere Riemenspannung
- Langlebigkeit (ein Schienenpaar kann sogar mehrere Elektromotoren versorgen)
Spannschienen mit Spannkolbe sind in verschiedenen Längen und Breiten erhältlich. Wählen Sie jeweils die passende Schiene für die Motorgehäusegröße. Die Motormontageschienenpaare werden für Gehäusegrößen von 63–225 mm hergestellt. Motormontageschienenpaare für Gehäusegrößen von 63–1460 mm sind jedoch in unserem Webshop erhältlich!
09.10.2025
Admin
Was Sie über Spannbüchsen (Taper Bush) wissen sollten!
Im unserem Beitrag beschäftigen wir uns mit einem der wichtigsten Bauteile mechanischer Antriebstechnik aus Metall: die Spannbüchse. Alles Wissenswerte über Spannbüchsen finden Sie hier…
Nächste
Black November 2025 Gutscheine im Webshop keilriemen.at!
Alle unsere Firmen- und Privatnutzer können den Gutscheincode NOV2025 gemäß den Bedingungen in der Beschreibung nutzen.
Nächste
Interpretation der Bezeichnung von Kugellagern
Wie sind die Kugellagerbezeichnungen zu verstehen? Was bedeuten die Bezeichnungen? Welche Logik steckt hinter den Kugellagerbezeichnungen? Lassen Sie uns gemeinsam die Kennzeichnungen interpretieren.
Nächste

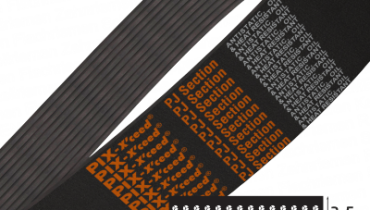

Markenpräsentation: PIX X'Ceed Keilrippenriemen
Das nächste Produkt in unserer Markenpräsentation ist die Produktlinie der PIX X'Ceed Poly-V Keilrippenriemen. Bei den Typen PJ, PK, PL, PM handelt es sich um Poly-V-Riemen.
Nächste

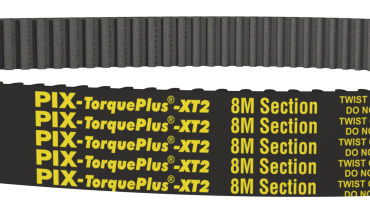

Markenpräsentation: PIX Torque Plus Zahnriemen
